Двусторонний NP-F адаптер с выходами на два устройства

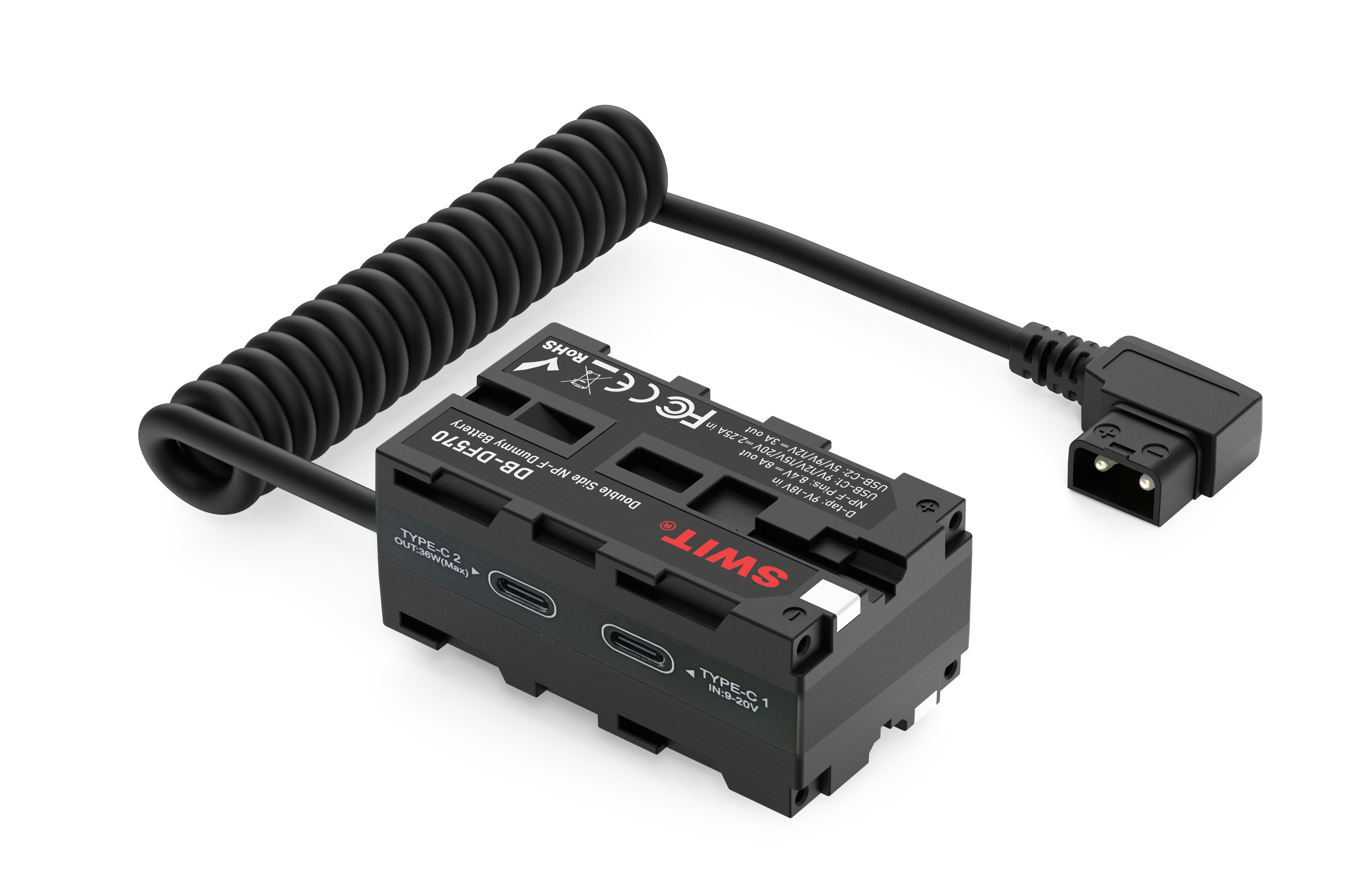

DB-DF570 — адаптер-пустышка с двумя NP-F контактными площадками на противоположных сторонах корпуса. Задумывался для режиссёрской позиции, где рядом стоят монитор и беспроводной приёмник — обе площадки NP-F заняты, а питание идёт от одного источника.

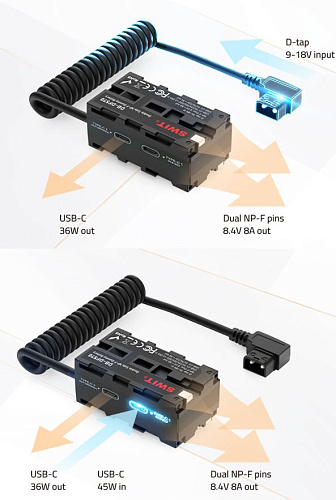

Вход — D-tap или USB-C PD, на выбор. Дополнительный USB-C PD выход 36 Вт — чтобы параллельно питать или заряжать третье устройство: камеру через пустышку, рекордер, планшет режиссёра.

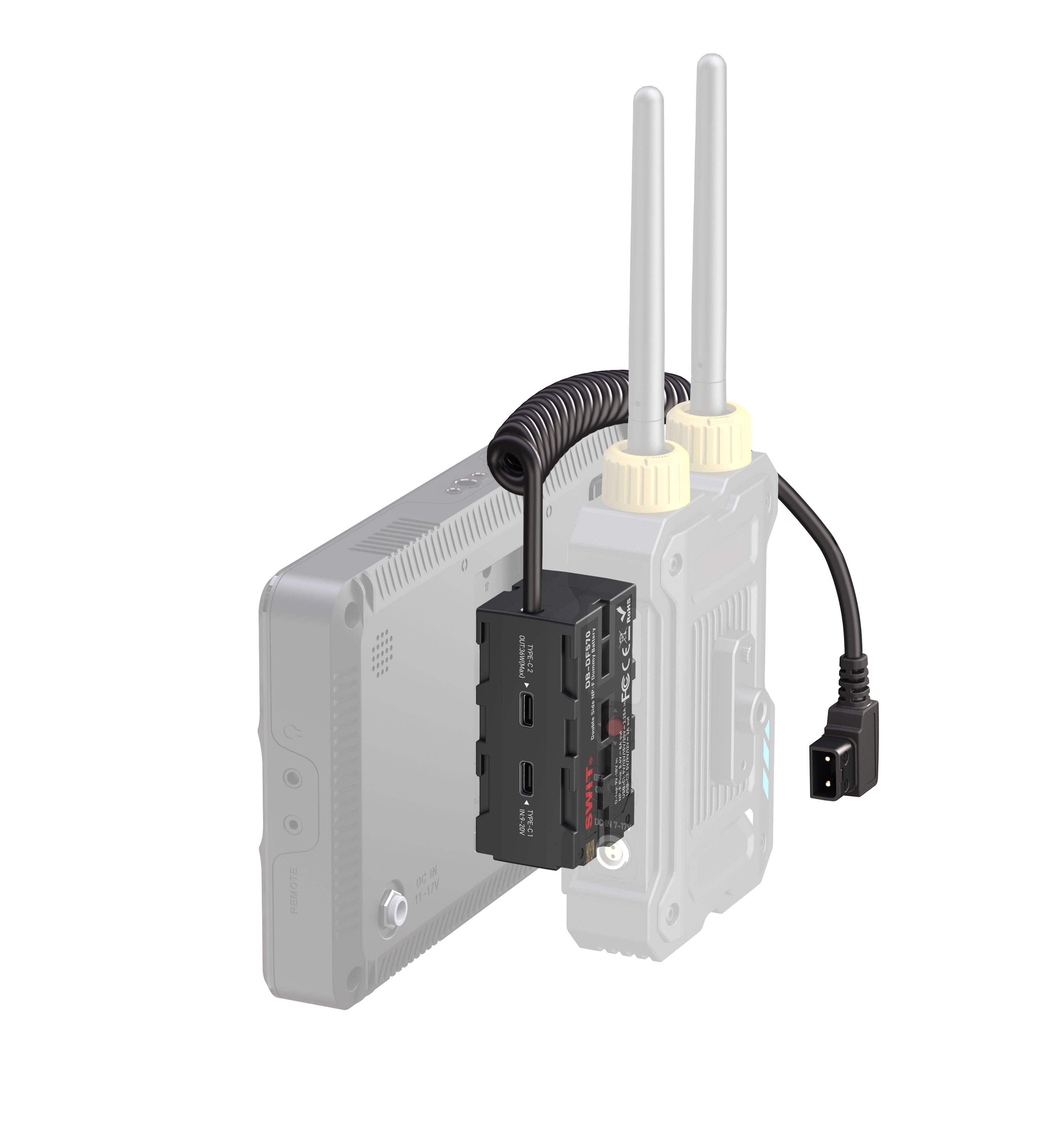

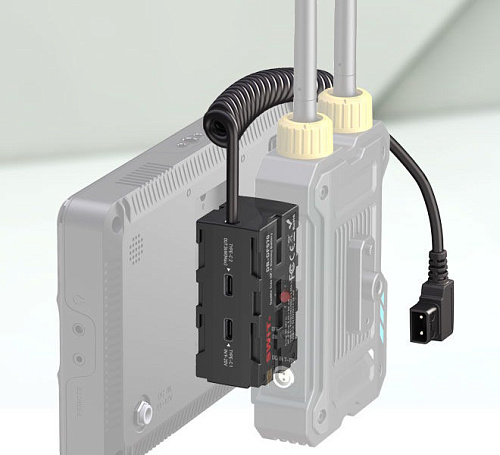

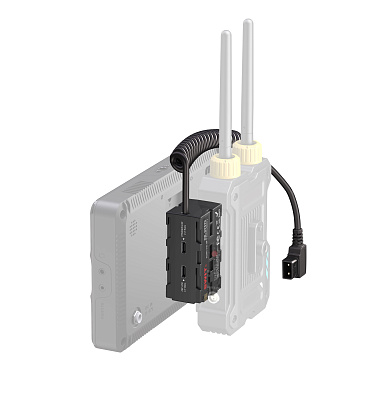

Одновременное питание монитора и беспроводного приёмника от одной батареи

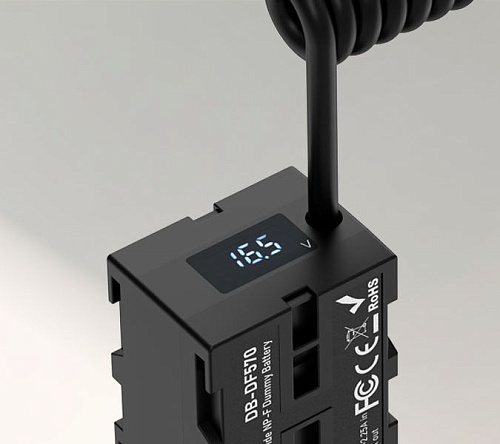

Два независимых NP-F контакта выдают регулируемые 8.4 В при суммарном токе до 8 А — хватает на пару SmallHD Focus, Atomos Ninja или Teradek Bolt. Светодиодный индикатор на корпусе показывает реальное напряжение на входе: видно, что подаёт D-tap батарея и хватает ли мощности USB-C адаптера.
Схема снимает типовую проблему прокатных контор — «монитор на 8 В, приёмник на 8 В, аккумулятор один, места для двух кабелей на батарее нет». Одна D-tap линия или один USB-C PD 45 Вт от V-mount с USB-C — и всё на риге получает питание.
Характеристики
- Тип: двусторонний адаптер-пустышка NP-F
- Вход: D-tap 9–18 В / USB-C PD до 45 Вт (9V / 12V / 15V / 20V)
- Выход NP-F: 2× контактные площадки 8.4 В, суммарно до 8 А

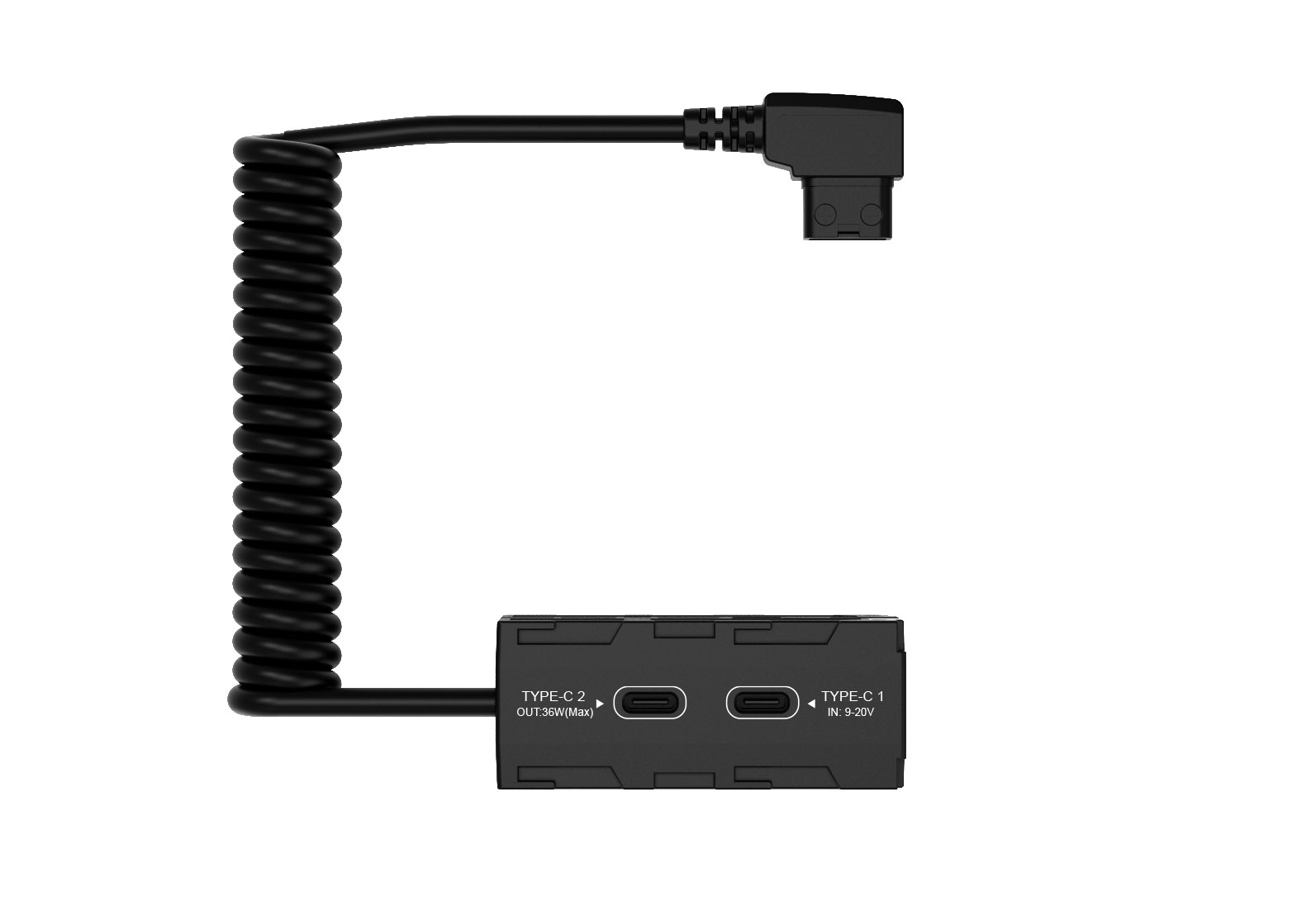

- Дополнительный выход: USB-C PD до 36 Вт (5V / 9V / 12V)
- Индикатор: светодиодный показ входного напряжения
- Совместимость: любое устройство с NP-F площадкой
Комплектация

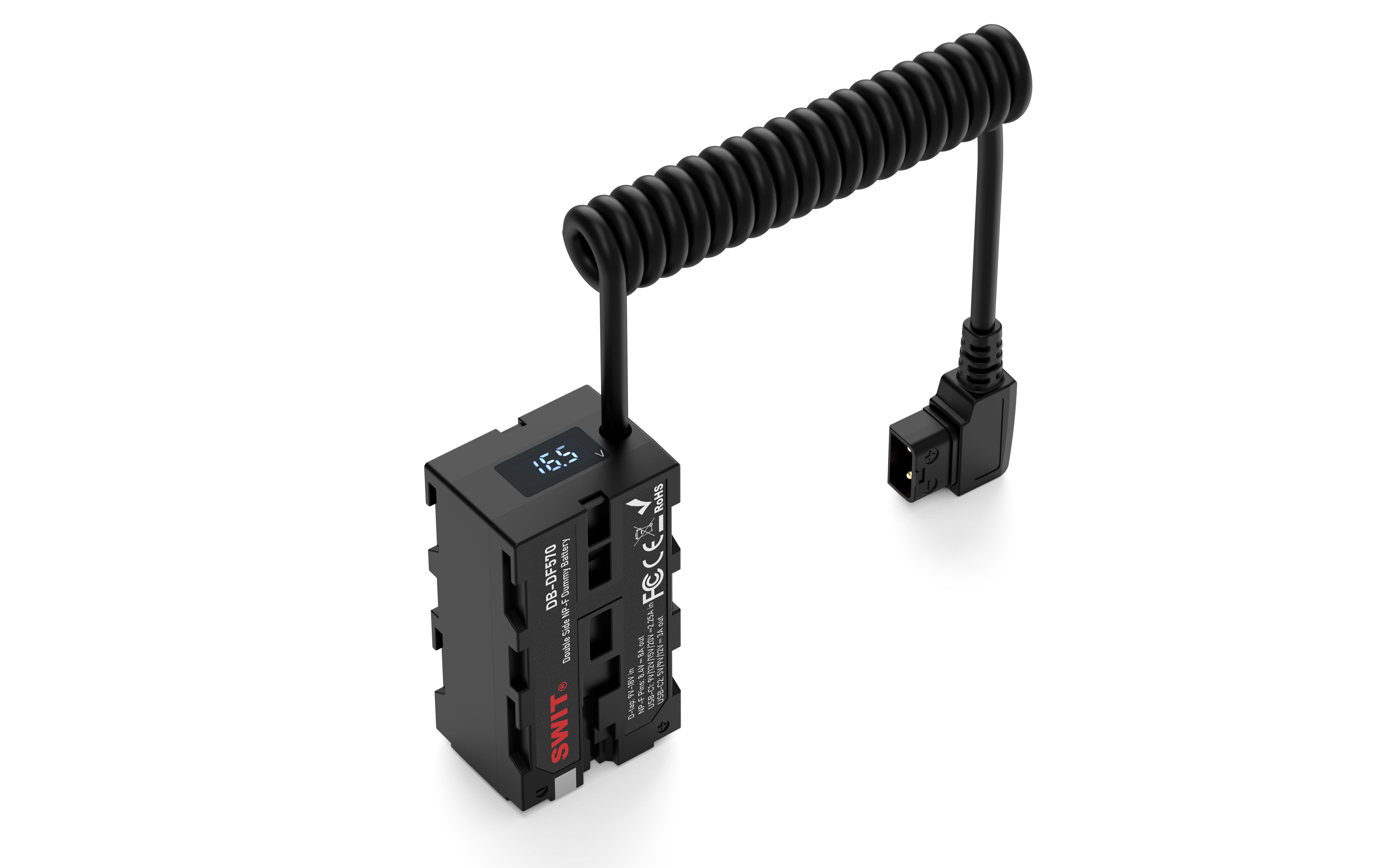

- Адаптер SWIT DB-DF570
V-mount аккумулятор с D-tap или USB-C PD источник приобретаются отдельно. При суммарной нагрузке 8 А на двух NP-F выходах рекомендуется качественный D-tap кабель — на дешёвых кабелях просадка напряжения под током критична для стабильной работы монитора и приёмника.
